码灵半导体携众多产品及EtherCAT方案精彩亮相2024深圳国际电子展

发布时间:2024-08-30
分享到:
2024深圳国际电子展于8月27日在深圳会展中心(福田)拉开帷幕,码灵半导体位于1号馆,1N54展位。本次展会码灵半导体带来全系产品和工业控制、扫码应用、人机交互界面HMI、热敏打印、智能电子设备等多种行业解决方案。

作为亚太地区颇具影响力的前沿科技成果展会,elexcon2024深圳国际电子展已于8月27日盛大开幕,码灵半导体携带最新产品以及丰富的行业应用解决方案精彩亮相。

2024深圳国际电子展于8月27日在深圳会展中心(福田)拉开帷幕,码灵半导体位于1号馆,1N54展位。本次展会码灵半导体带来全系产品和工业控制、扫码应用、人机交互界面HMI、热敏打印、智能电子设备等多种行业解决方案。

CF110x系列---EtherCAT 从站控制器芯片

此次展会重磅展出全新CF110x系列EtherCAT 从站控制器。CF110x系列为实现EtherCAT从站提供了一种经济高效且紧凑的解决方案。产品获得德国倍福公司(Beckhoff)官方正式授权,已通过EtherCAT技术协会(ETG)官方的EtherCAT一致性测试认证,符合EtherCAT通信协议标准。产品支持三个数据接口-数字I/O,SPI和8/16 位uC接口,内置分布式时钟,可实现EtherCAT从站的高精度同步(<< 1μs)。可选择性集成32位ARM Corex-M3内核微控制器(MCU)或2个电流型PHY(兼容100BASE-TX),具有抗干扰能力强、信号完整性高和稳定性好的优点。CF110x系列支持CoE,FoE,VoE等EtherCAT应用层协议,适用于伺服电机驱动器、步进电机驱动器、变频器、工业机器视觉、工业通信协议转换器、远程I/O、IO-Link、AS-i网关等工业自动化领域。

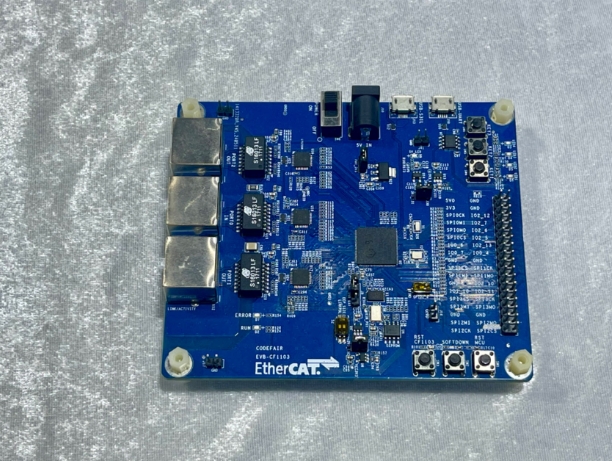

一同亮相的还有基于CF110x系列的应用开发评估板EVB-CF1103及远程I/O应用方案CF1106A-IO32,为高效可靠的工业控制系统赋能。EVB-CF1103型号开发评估板基于码灵半导体自研CF1103A型号ESC芯片,芯片内部集成32位MCU,可用户降低开发成本。评估板接口资源丰富,配置有3路专用EtherCAT接口,包括一路IN、两路OUT,以及ADC、PWM、SPI/UART等外设接口。

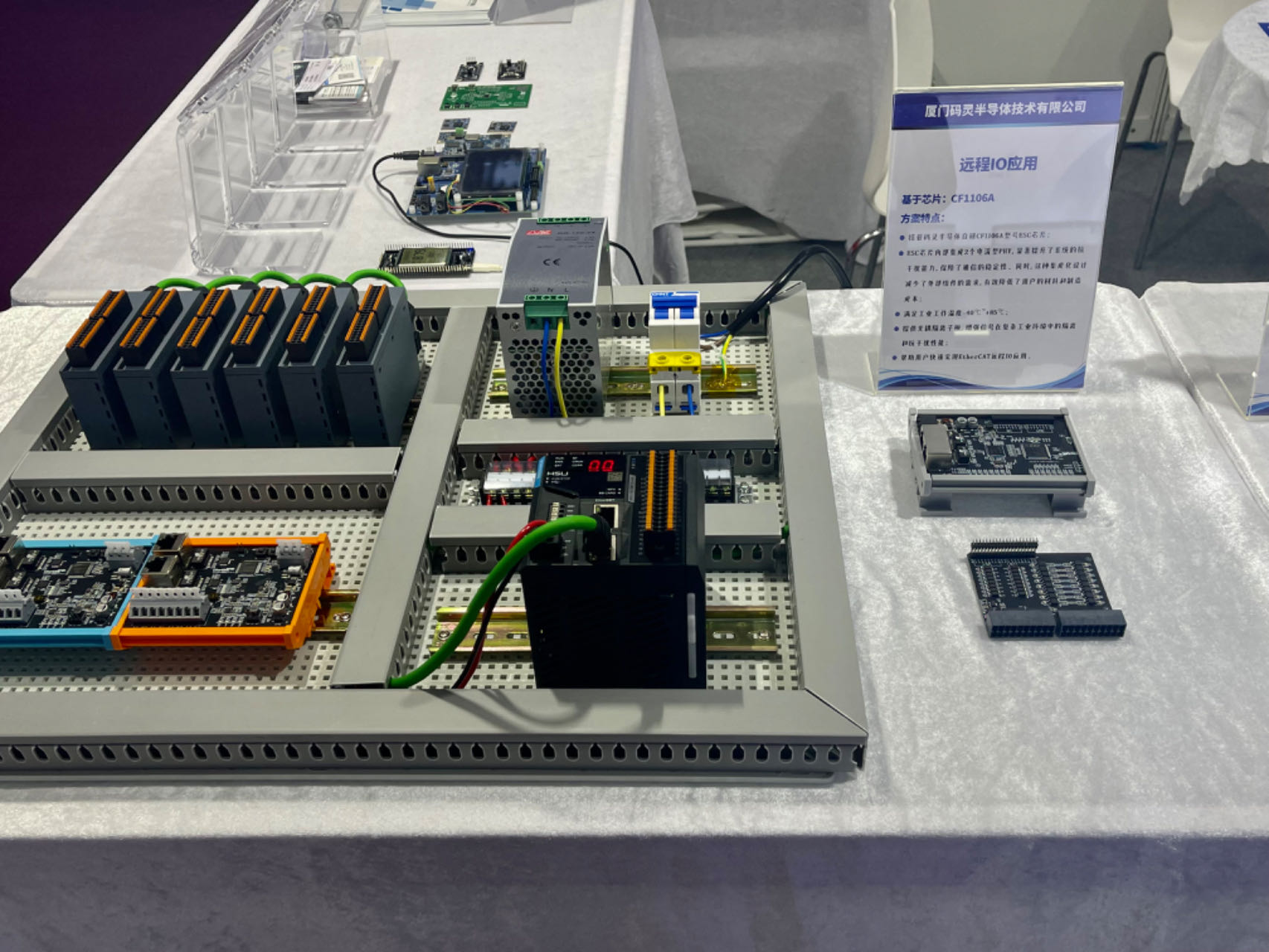

I/O模块在智慧工厂中的应用非常广泛,它已经成为实现工业自动化不可或缺的一部分。通过I/O模块的应用,可以实现生产设备的自动化控制和数据传输,提高生产效率降低成本。采用CF110x系列的远程I/O应用方案CF1106A-IO32搭载码灵半导体自研CF1106A型号ESC芯片,芯片内部集成2个电流型PHY,显著提升了系统的抗干扰能力,保障了通信的稳定性,同时可有效降低了用户的材料和制造成本。方案提供光耦隔离子板,增强信号在复杂工业环境中的隔离和抗干扰性能,并满足工业工作温度-40℃~+85℃。多种优势可以帮助用户快速实现EtherCAT远程I/O应用。

EtherCAT作为一种先进的工业通信协议,具有广泛的应用前景和市场潜力。随着工业4.0时代的到来,EtherCAT将会在工业应用领域中扮演越来越重要的角色,为工业自动化、智能制造和物联网等领域的发展提供有力的支持和推动。

CFW32C7UL系列---高性能嵌入式处理器

CFW32C7UL系列基于ARM Cortex-A7内核,工作主频达800MHz,叠封了 LP DDR2和Flash颗粒,具有丰富的数据采集、控制与传输接口,并设计了丰富的安全机制,满足工业级工作温度范围-40℃~105℃。适用于条码识读设备、工业机器视觉、串口屏/阻态屏、工业人机交互界面HMI、工业物联网关和电力集中器等多种应用场景。

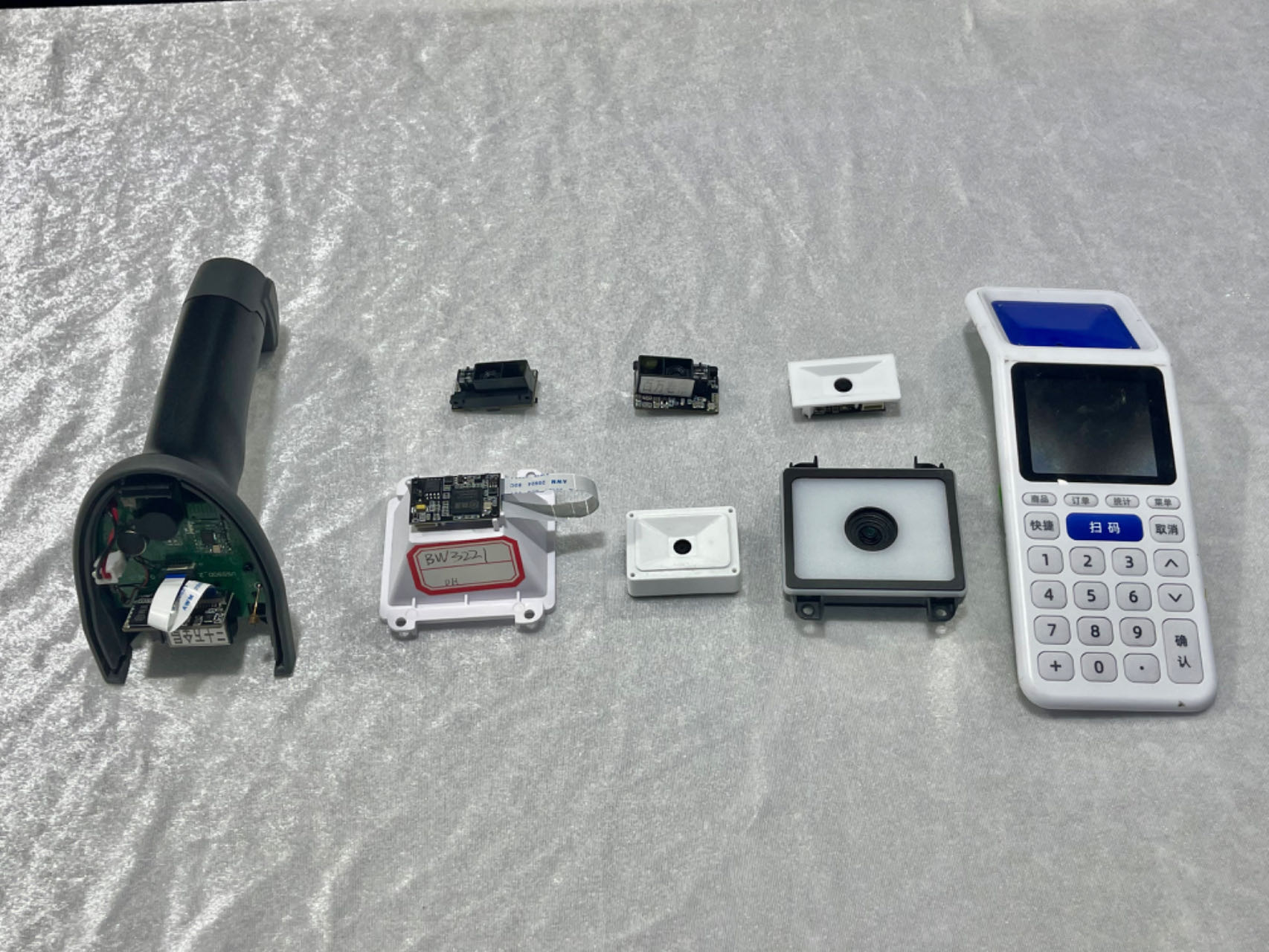

本次展会上,码灵半导体展示了基于CFW32C7UL系列产品的丰富且创新的高端扫码应用整体解决方案。增强工业级产品CFW32C7UL系列不仅具备好的复杂场景适应性,还能大幅提升扫码识别速度。产品叠封了LP DDR2和Flash颗粒,使扫码识读设备模组减少分立存储芯片的使用,方便设备的小型化、轻型化,且能显著降低模组成本。多重优势使客户能够实现更高效率、更低成本的产品开发,同时大大降低了高端扫码应用的研发难度。

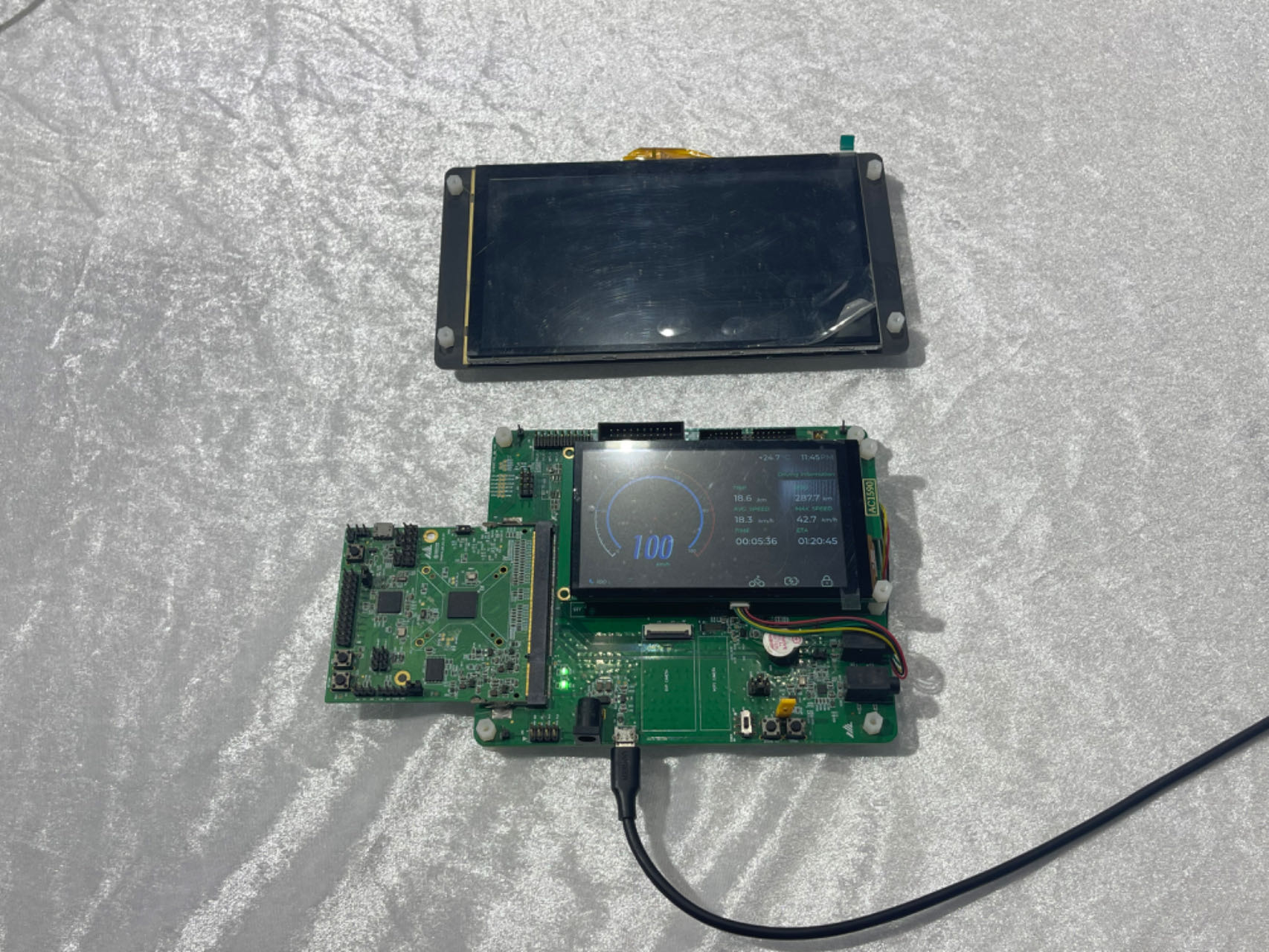

展会现场同时演示了基于CFW32C7UL系列设计开发的面向智能家居、电动车仪表盘、串口屏/阻态屏等应用的人机交互界面HMI方案。方案集成了摄像头、LCD显示,支持语音播报,并支持按钮、标签、滑块、图表、键盘、仪表、曲线以及表格等在内的多种图像显示和触控的人机交互功能。码灵半导体提供芯片+嵌入软件+GUI库(或源码)+硬件设计参考的HMI完整技术方案,能够灵活根据不同的客户需求,适配出不同的产品解决方案,满足工业和高端消费等不同领域产品开发需求。

S31系列---32位高性能安全MCU

S31系列基于32-bit ARM Cortex-M3内核设计,片内集成最大512K Flash、64K SRAM,支持ADC、RTC实时时钟。具有丰富的接口资源,同时内置全系列的加密算法硬件加速引擎,具备抗SPA/DPA、TAMPER、电压、温度、频率、毛刺检测等多种安全防护机制,并通过了国密认证等安全检测认证。

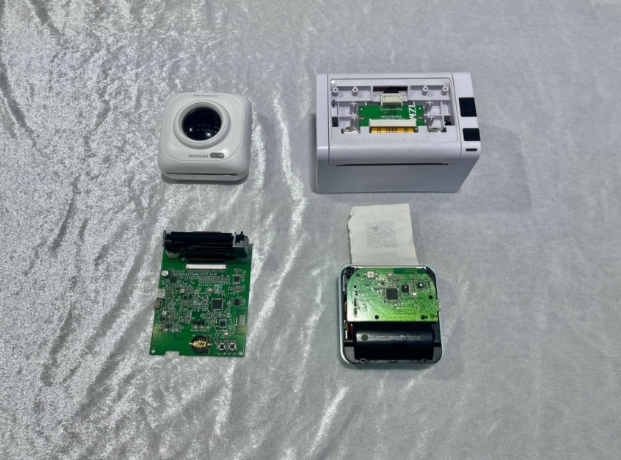

展会现场演示了多款基于S31系列的创新解决方案。基于S31系列的热敏打印机方案,支持WIFI/蓝牙/USB等连接,可实现智能自检,快速启动,自动定位,智能校正,无需墨水/碳带/墨盒,同时可实现机芯体积小,工作电压宽,打印速度快,精度高,寿命长等优点。可广泛应用于商业收款打印单据或收据、自助式查询设备打印查询结果、自助式缴费设备打印收款收据、测试仪器类打印测量结果等领域。



基于S31系列的车载冰箱控制器应用方案,主机使用CFW32C7UL ARM Cortex-A7 控制器,驱动7寸显示屏;控制板使用S31L ARM Cortex-M3 控制器;支持多种RGB氛围灯控制,支持车载冰箱的实时温度;具有多项安全保护功能,如启动欠压、过电压、软件过电流、短路和温度保护等;控制器具有静态低功耗、启动电流小等特点,节能效率高,且具有软硬件保护功能。



S31系列,还可广泛应用于智能门锁、加密盒子、密码键盘、Ukey、智能卫浴、E-bike充电桩、电池检测仪、工业控制等场景。

CF32L0xx系列---超低功耗MCU

随着物联网应用的广泛普及,各种智能硬件如智能音箱、智能可穿戴电子产品、智能电子锁等,与电动汽车类似,面临着 “续航焦虑”,产品的待机时长已经成为其一大关键卖点,同时这些对功耗敏感的产品通常还具有便携性等方面的需求。IC设计人员需从各个方面去满足“高性能、低功耗、高可靠性、小封装”等多重挑战,以精准契合智能产品对低功耗、简化电路布局的迫切需求。在此需求背景下,码灵半导体的CF32L0系列产品应运而生,通过先进低功耗设计技术,以应对更高性能与更低功耗的双重挑战。

CF32L0xx系列基于ARM Cortex-M0+内核,主频高达96MHz,是一款旨在延长便携式系统电池使用寿命的超低功耗、宽电压工作范围的MCU。提供高达64KB 片内FLASH存储器空间和8KB片内SRAM空间,集成14位高精度 ADC、比较器和运算放大器。内置高性能PWM定时器、LCD显示、多路 UART、SPI、I2C等丰富的应用外设接口。全系列具有超低功耗特点,配合成熟的Keil &IAR调试开发软件,支持C语言及汇编语言、汇编指令,可从最初的开发套件立即开发。

CF32L0xx系列支持超低功耗模式,待机功耗低至0.28μA,优异的性能使得该产品系列在针对对讲机、智能卫浴、按摩椅、健康监测、智能门锁、电动工具、家电控制、仪器仪表、传感器设备或其它单电池供电的应用中,能显著降低运行功耗,有效延长设备的续航时间。

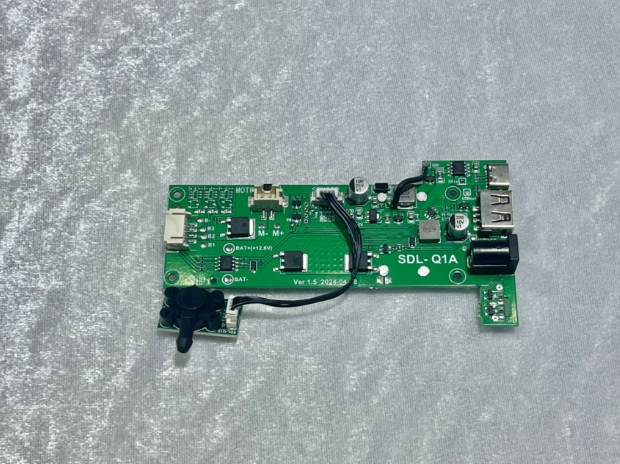

此处展会,码灵半导体带来了多种基于CF32L0xx系列超低功耗MCU的智能硬件应用方案。基于CF32L0xx系列产品的充气泵方案,采用数字气压传感器,灵敏度高、气压值显示精准,装配灵活;支持三串18650电芯供电,板载电池保护成本低;具有Type-C充电口(自身充电)和Type-A放电口(充电宝);支持DC电源口连点烟器直接使用;支持照明功能,设置照明灯,SOS求救指示灯。

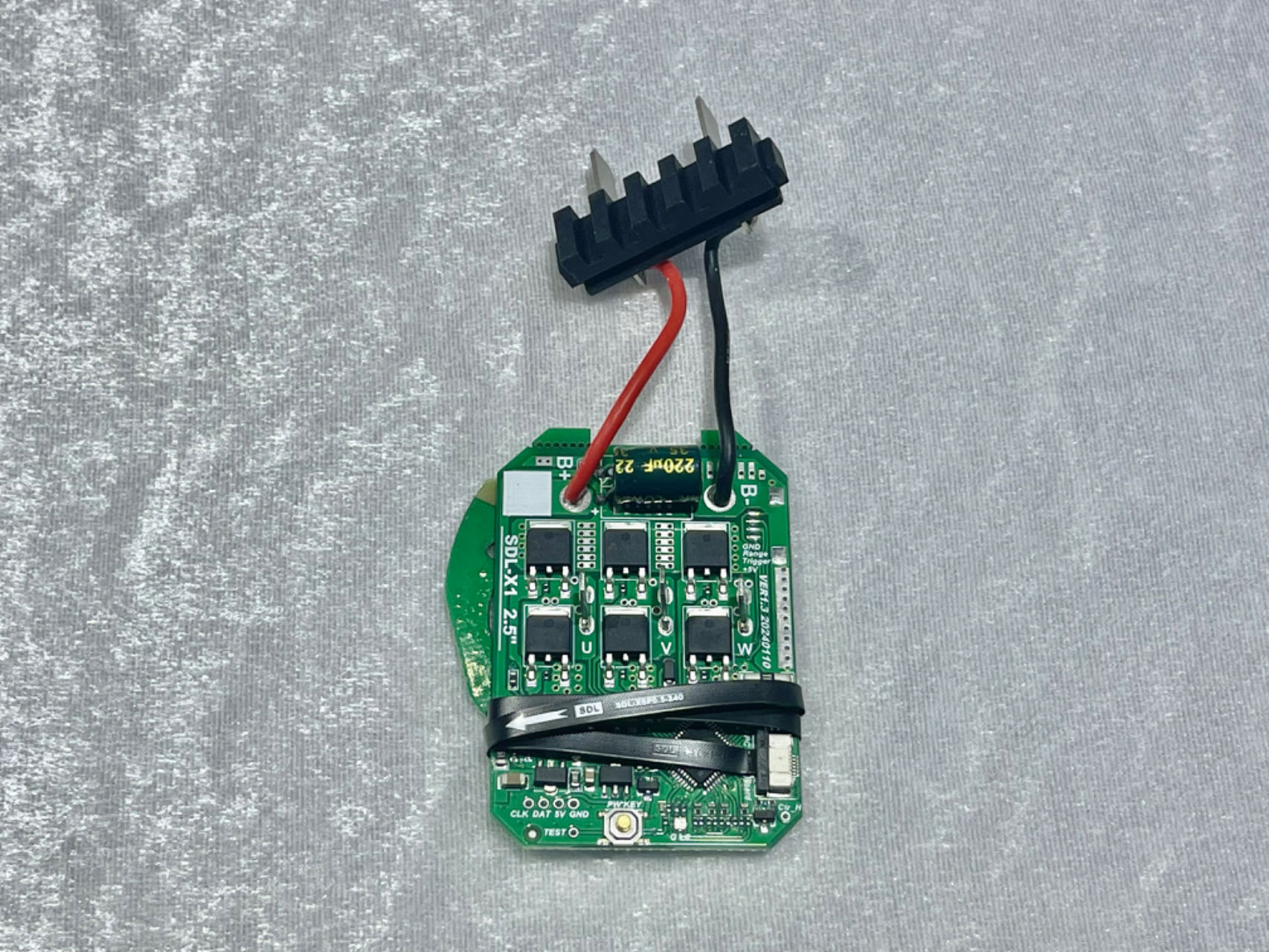

基于CF32L0xx系列产品的修枝剪方案,采用32位高速MCU芯片为主控,为启动算法运行、驱动算法运行、速度提升及转矩调节精度提供保障;可驱动三相低压永磁同步电机,软件上采用SVPWM空间电压量调制技术具有更小的谐波分量及转矩脉动;具有低噪音、低损耗、运行平稳、使用寿命长、无极调速等技术优势,为广大客户提供高性价比的、稳定可靠的方案选择。

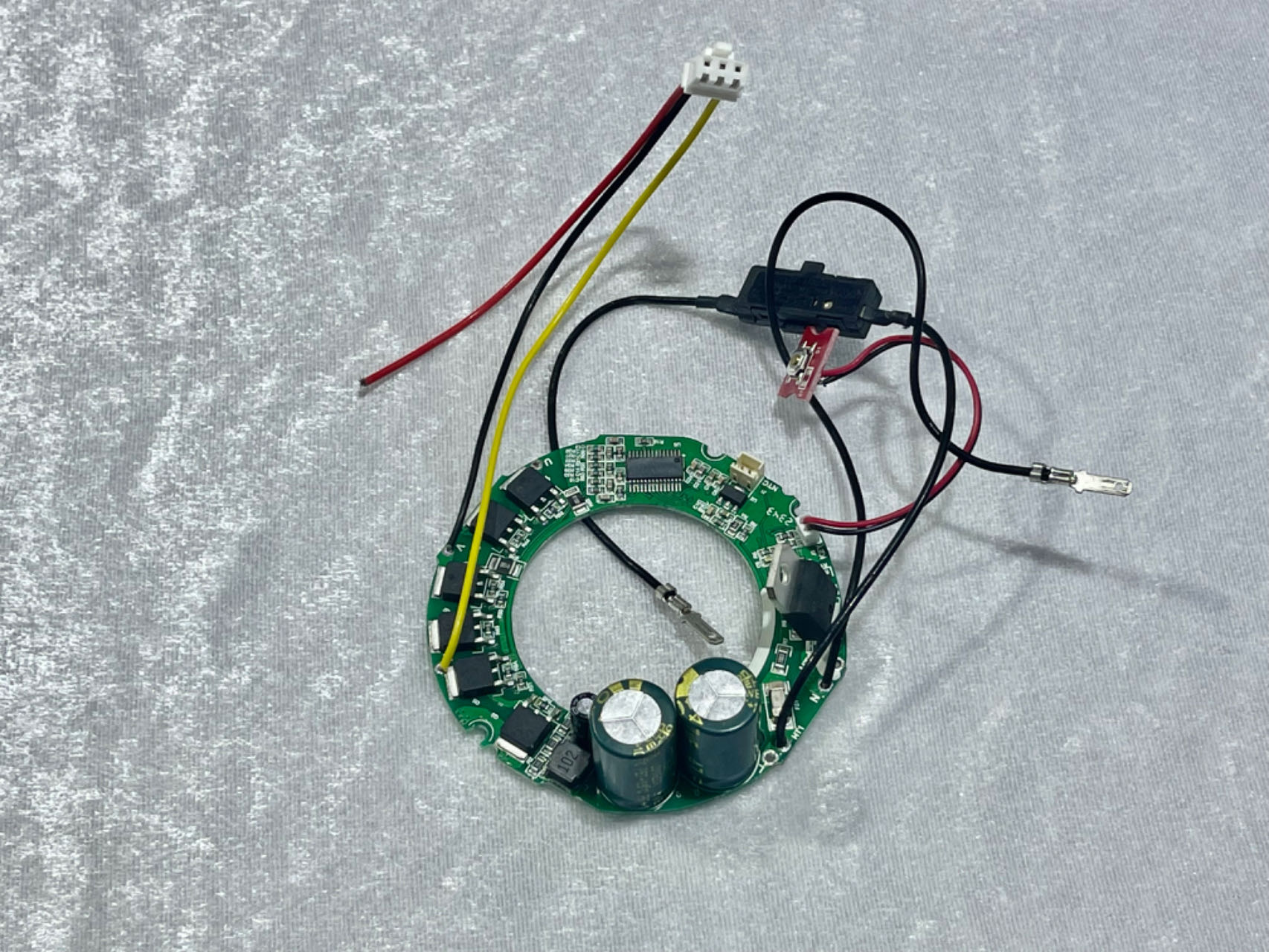

此外,码灵半导体还带来了高速风筒等方案。这些技术先进的解决方案,结合码灵半导体完善便捷的支持服务,将助力行业加速创新,满足千行百业的应用需求。

码灵半导体将在细分领域精耕细作,进一步丰富产品矩阵,满足多行业应用对芯片及解决方案不断迭代的需求,帮助客户灵活地开发产品并快速推向市场。以前瞻性的市场布局和卓越的技术服务,为各应用领域伙伴提供完善的产品选择和一站式的解决方案。
