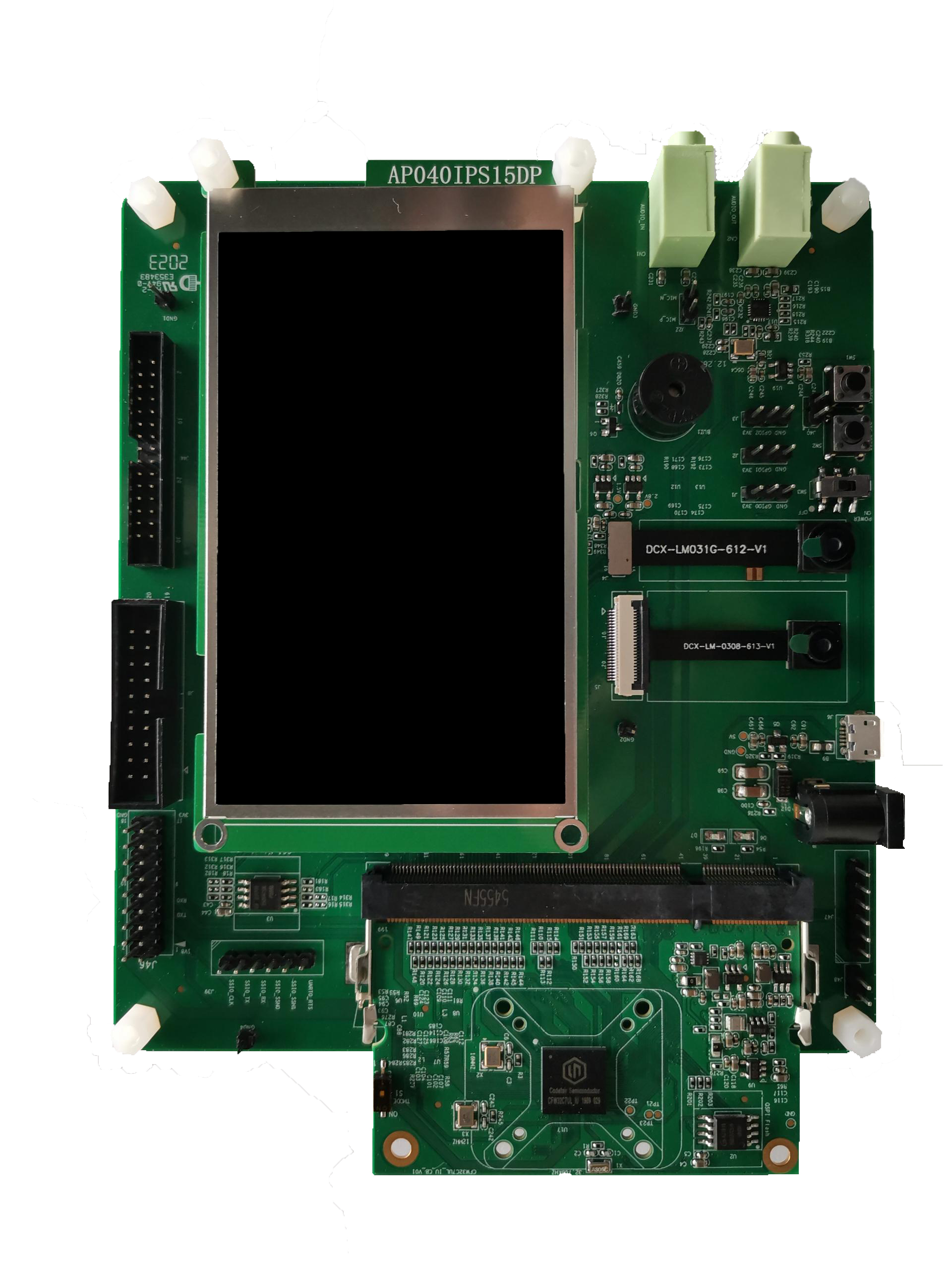

CFW32C7ULA

CFW32C7ULA基于ARM Cortex-A7内核,主频800MHz,叠封了 LP DDR2颗粒,支持MIPI和DVP图像输入接口、LCD图像输出接口、I2S音频数据接口、USB2.0 OTG接口等,RTC模式下待机功耗7.3uA。产品设计了丰富的安全机制,包括国密算法SM2/SM3/SM4,真随机数发生器TRNG,国际通用加解密算法AES、 HASH等,还包括防止程序复制的ChipID,防拆机的Tamper监测,以及存储器安全区域的机制等。满足工业级工作温度范围-40到105度,提供支持Linux、FreeRTOS、uCOS及RT-Thread的BSP包。

CFW32C7ULA是一颗主频达到800MHz的ARM Cortex-A7内核应用处理器芯片,集成DDR、USB、MIPI、DVP等丰富的高速外设接口,集成图像处理单元、国密算法(SM2/3/4)、国际通用加解密算法,配置Chip ID安全机制,具有高稳定性、高安全性、外设接口丰富、低功耗和高性价比等优点。芯片提供支持Linux、FreeRTOS、uCos和RT-Thread等BSP。

产品特征:

系统

• 内核电压: 1.1V

• 功耗:待机电流7.3uA

• 封装::213 LFBGA (10x10, 0.65mm pitch)

• 温度范围: -40℃ to 105 ℃ (Tj)

功能单元

• ARM Cortex-A7内核,主频达800 MHz,

 32 KB I cache, 32KB D cache

• LCD 显示 4096x4096, 8 layers

• 图像传感器接口支持MIPI和 DVP

• 合封 16-bit LP DDR2 (32MB/64MB)

• USB 2.0 OTG, HS/FS,

• 音频接口 I2S/TDM/SSI

• 4通道 QuadSPI NOR FLASH

• EFUSE,12B Chip ID

• Tamper 防拆机

• 加解密算法: TRNG, Crypto Engine, UAC

 (AES/SHA/RSA, HRNG/PKI/DIV/HASH/SM3/SM4)

• 集成 ISP

• 集成图形处理单元(支持1920x2040)

 (MEDIAN/GAUSS/SOBEL/BW/RESIZE/OTSU/IRO)

• 12 bit ADC x1

• GPIOx127, PWMx4

• TIMERx7

操作系统

• Linux/FreeRTOS/uCos/RT-Thread BSP

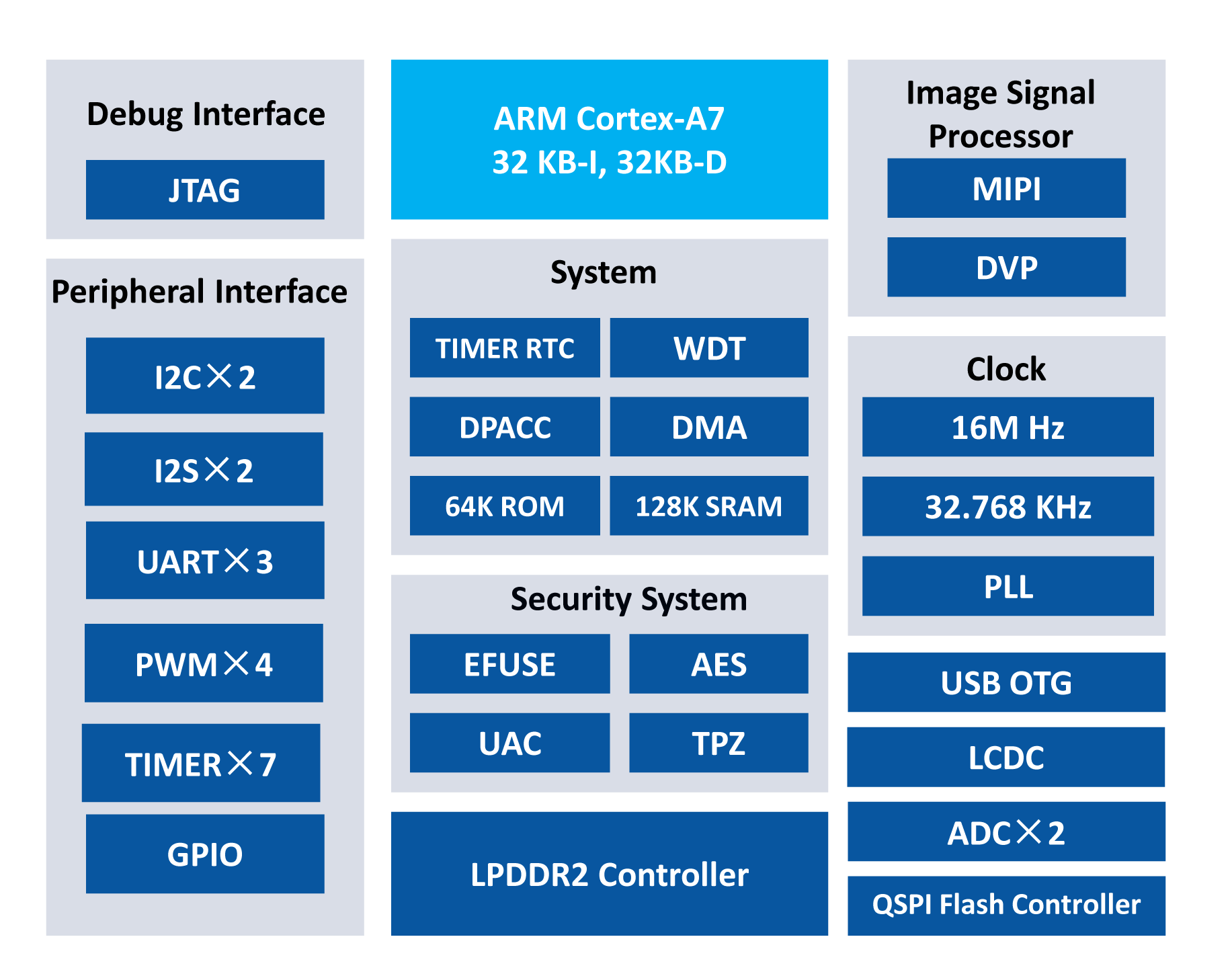

架构图:
