一文看懂码灵半导体CFW32C7UL系列产品应用(八):高端扫码设备应用(上)
发布时间:2020-11-09
分享到:

从本期专题开始,我们将着重介绍码灵半导体CFW32C7UL系列的一个重要应用领域:扫码设备。由于内容较为丰富,我们将分为上下篇进行相关介绍。上篇侧重介绍扫码设备的行业现状,包括扫码技术、相关产品、应用领域及市场现状等;下篇侧重介绍扫码设备的核心部分扫码模块(扫码模组),重点阐述扫码模块的基本组成、工作原理、软件构成及使用CFW32C7UL系列作为主控芯片的优势等内容。

一、扫码识别技术

条码识别技术是集条码理论、光电技术、计算机技术、通信技术、电子机械技术于一体的综合性技术。条码具有制作简单、信息收集速度快、准确率高、信息量大、成本低和识读设备方便易用等优点,目前,条码主要分为一维码和二维码两大类。

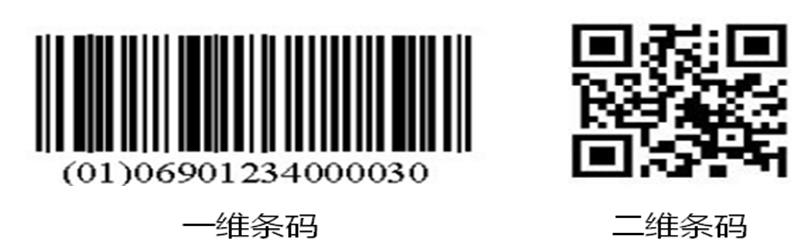

▲条码类型

一维码是在一个方向(一般是水平方向)由一组按照一定编码规则排列,宽度不等的条和空及其对应的字符组成的标识,用以表示一定信息。常用的一维码编码规则有EAN码、UPC码、128码、39码、库德巴码等。二维码是在一维码的基础上发展而来的,可在水平和垂直方向的平面二维空间存储信息。二维条码可以分为堆叠式二维条码和矩阵式二维条码。堆叠式二维条码,有代表性的包括PDF417、Code 49、Code 16K、放射码等。 矩阵式二维条码有代表性的是Code one、Aztec、Date Matrix、QR码等。

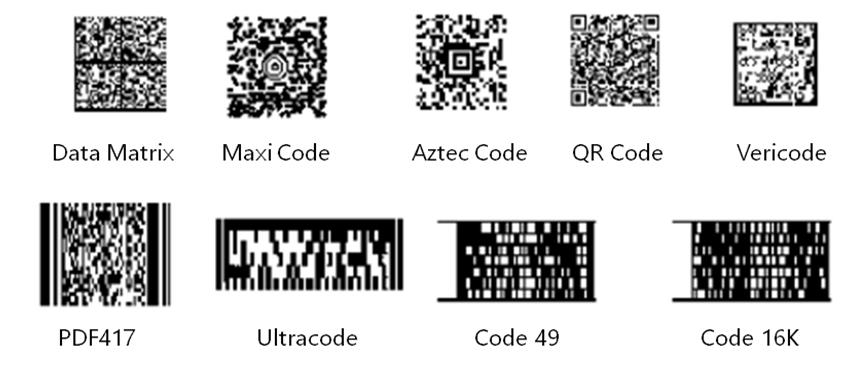

▲主要二维码类型

二、扫码识读设备

作为扫码识读载体的扫描枪是通过扫描条码图形进而实现对图像信息的处理、管理、使用、存储或输出的设备。随着条码的出现,识读技术的发展而不断发展进步,国内外条码及识别技术的发展推动扫描枪产品及技术的更新迭代,并最终推动扫描枪在物流、金融、工业、产品追溯、电子商务等领域的应用与拓展。

▲扫描枪的工作原理

扫描枪根据具体使用场景的不同,产品形态包括“扫码枪”、、“条码扫描枪”、“支持扫码功能的POS机”、“码制扫描模组”等。

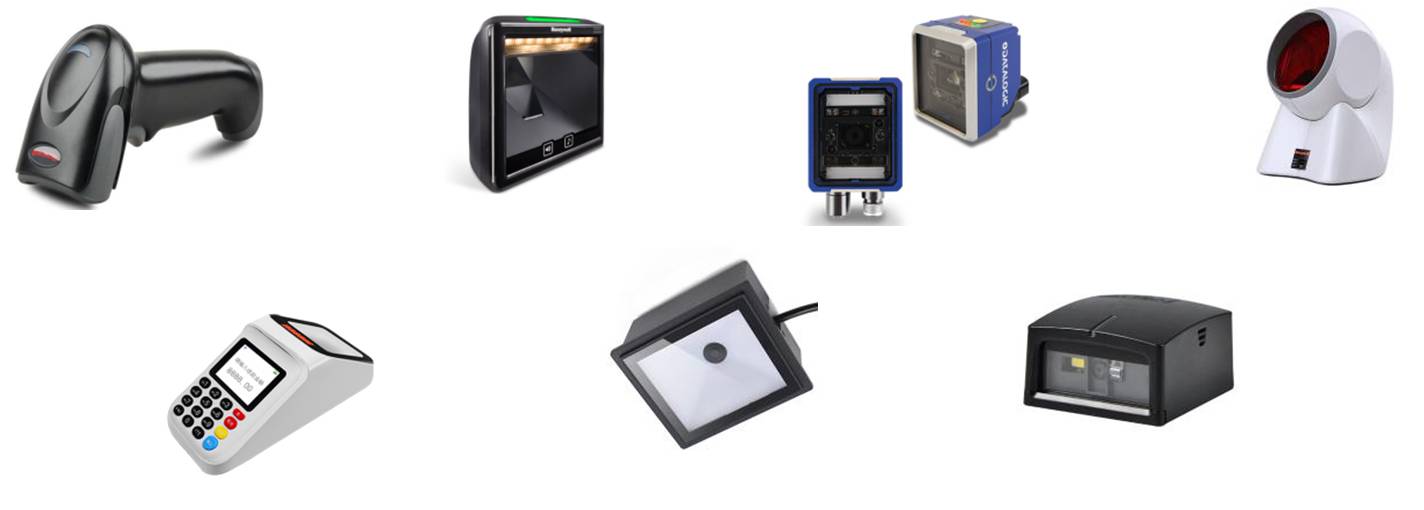

▲常见扫描枪产品形态

三、扫码识读设备应用

扫描枪作为信息采集的前端设备,是条码技术应用的前提和基础,并且伴随条码技术的不断发展,目前已成为物流仓储、移动支付、商品零售、产品溯源、工业制造、医疗健康、电子商务和交通系统等信息化系统建设中必不可少的基础设备。

1、仓储物流行业

以扫描设备终端为载体,结合数据读取、扫描、GIS、RFID 等技术,围绕物资的生产、采购、运输、存储、保管、分发、服务等物流全过程进行信息的采集、交换、传输和处理,实现物资的供应方、需求方、存储方等的有效协调和无缝连接,构造出高效率、高速度、低成本的物流供应链全流程信息管理系统。

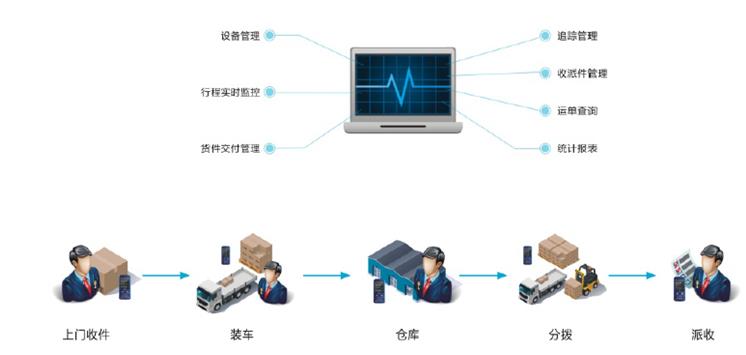

▲扫描枪在仓储物流行业的应用

2、移动金融支付行业

随着移动互联网的发展,支付方式正日趋多样化。支付宝钱包、微信支付等各种新的移动支付方式正快速的给人们带来了差异化的用户体验。凭借较高的安全性及应用成熟度,在移动支付领域,二维码支付一直占据主导位置。此前二维码支付采用消费者用自己的手机扫描商家的二维码的方式存在一些缺陷,对此监管层也在不断完善规则,2018年4月1日起实行的移动支付新规规定:静态条码支付单日上限500元,鼓励超过500元支付的采用动态条码。这一新规进一步推动了二维码支付及其移动支付终端硬件扫描枪的普及与发展。

▲扫描枪在移动支付行业的应用

3、O2O运营行业

随着智能手机等移动终端和移动网络的快速普及,消费者的信息获取方式和消费习惯开始出现了较大的变化。在移动互联网时代下,消费者和企业都需要更直接的接入方式,而不再仅仅满足于APP或网页内容,而条码,尤其是二维码凭借其简单可靠、易于传播和信息容量大的优点,逐渐成为了O2O运营模式中链接线下、线上的入口。而二维码与O2O运营模式的交织,将使中国转变为一个多点触控式的销售环境,消费体检更加动态,线下的产品、服务及用户信息能随时随地线上化,并且依托手机支付等途径形成从移动营销、消费者渗透、数据采集、产品服务、支付结算、后续服务为一体的良性商业循环。

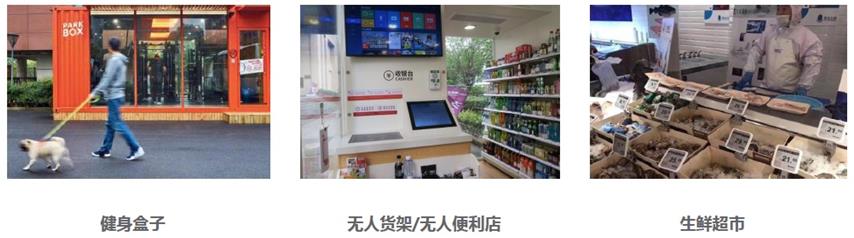

▲扫描枪在O2O服务行业的应用

4、产品质量追溯行业

针对食品、药品、农产品等关系民生的商品的监管逐渐成为我国政府重点关注的领域。伴随着一系列法规和政策的推行,越来越多的企业将通过信息化手段建立产品质量追溯管理系统,产品质量追溯移动信息化应用解决方案产业在我国的食品、药品、食用农产品等领域将会得到快速发展和推广,进而带动以扫描枪为主的智能移动终端产品在产品质量追溯行业的发展。

▲扫描枪在质量追溯行业的应用

5、工业智能制造行业

工业智能生产模式的基础是生产设备的自动化和智能化。而条码识别技术及在其基础之上的机器视觉是现代工业设备实现检测、感知、通信和响应的主要路径之一,自动化生产中的物料调配管理、零件识别及分拣、动态生产控制、产品检测和追踪均需运用到条码识别技术,而机器视觉系统更是减少人为误差、提升生产流水线的柔性和自动化程度重要途径。因此,在工业自动化生产领域,扫描枪等条码识读设备具有巨大的市场潜力。

▲扫描枪在工业制造行业的应用

6、电子政务行业

移动信息化应用解决方案可为公共管理部门提供便利的移动性工作平台,通过智能移动终端,执法人员可以进行拍照、摄像、录音、GPS 定位、查看法律法规、查询被监督单位信息、查看任务和通知、现场打印罚单及打印执法文书、核验二代身份证、移动支付等操作。

▲扫描枪在电子政务行业的应用



7、其它行业应用

除以上领域应用外,扫描枪还在其它方面如固定资产管理档案管理,邮电管理,条码报送单管理,图书管理,商场商品管理,公共交通,社区楼宇管理等方面有着广泛而丰富的应用。

四、国内扫码设备市场现状

2018年,全球扫描枪的销售总额增长至20.21亿美元,年增长率超过20%。同时受批发零售业、制造业、物流、金融移动支付、电子政务和机场机票等应用保持高增长需求驱动,中国大陆已成为亚太地区最大的需求市场。2011年我国条码识读设备市场规模约13.35亿元,2017年国内条码识读设备市场规模达到了28.42亿元,需求量从485万台增加到1655万台。同时伴随着国内物联网及数字经济的快速发展,2018年、2019年国内市场需求量分别超过了3000万台、4500万台。

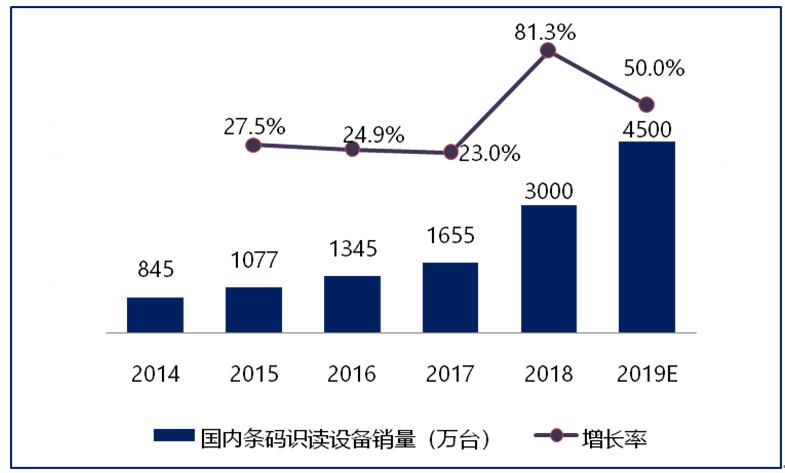

▲中国条码识读设备市场需求情况(来源:智研咨询)



由于扫描枪硬件技术涉及的光学设计技术、芯片设计技术、软件开发技术、通信技术、计算机技术等多门技术,具有较高的技术门槛,而讯宝科技(已被斑马技术收购) 、霍尼韦尔、得利捷、康耐视等大型跨国企业在该领域发展多年,在技术储备、产品研发和品牌影响力上优势明显,是国际扫描枪领域的领先企业。

近年来,亚太地区等新兴市场的本土企业也开始崛起,并以其富有竞争力的产品和服务价格对国际巨头形成了强烈冲击,并迫使跨国企业开始在产品线和市场策略上进行相应调整。未来逐步推进我国扫描枪产品技术升级,发展中国自有的码制及编码标准,并掌握核心识读算法,进而推进扫描枪产业生态健康发展,实现有序竞争,是国内扫描枪产业发展的主要方向。


本期关于扫码设备行业现状的介绍就到此,下期我们将重点聚焦扫码设备中的核心部件---扫码模块(扫码模组)及主控芯片,我们下期见!
